Наконец-то я собрал себе батарею LiFePO4! Подробно я буду рассказывать о ней на своем канале Ютуб. Тут расскажу самые главные нюансы по настройке, подключению и работе приложения jikong для smart bms.
Что такое JIKONG Smart BMS
“BMS” — это «Battery Management System» (система управления батареей). А JIKONG Smart BMS — это линейка BMS-модулей от компании JIKONG (Китай) для литий-аккумуляторных сборок.
Основные факты:
- Компания JIKONG заявляет, что специализируется на Smart BMS уже более 14 лет.
- Smart BMS от JIKONG предназначен для сборок литиевых батарей: Li-Ion, LiFePO₄, LTO и т.п.
- Он включает в себя мониторинг параметров, защиту батареи, балансировку элементов, коммуникации (Bluetooth, CAN, RS-485) и т.д.
Основные функции и особенности
Что она даёт:
- Мониторинг напряжения, тока и температуры
- Система собирает данные по каждой ячейке или группам ячеек: напряжение, баланс, температура.
- Пример: “Voltage acquisition accuracy ±3 mV” в одной из ячеек.
- Зачем: позволяет обнаружить проблемы заранее (напр., одна ячейка сильно отклоняется) и предотвратить повреждения.
- Защита аккумулятора
Включает:- защита от перезаряда (over-charge)
- защита от переразряда (over-discharge)
- защита от чрезмерного тока (over-current)
- защита от короткого замыкания (short-circuit)
- температурные защиты (over-temperature)
Зачем: литий-батареи чувствительны к таким режимам, и BMS помогает предотвратить аварии (например, термальный разгон) и продлить срок службы.
- Активная балансировка (Active Balancing)
- В документации указано, что JIKONG Smart BMS применяет технологию активной балансировки: перемещение заряда между ячейками, а не просто “сбрасывание” лишнего заряда.
- Пример: для одной модели 8-24 S, ток балансировки ~2 A.
Зачем: удерживать все ячейки на максимально одинаковом уровне, чтобы ни одна не “проваливалась”, что защищает сборку и продлевает жизнь.
- Коммуникации и интерфейсы
- Модули поддерживают Bluetooth (для мобильного приложения) и/или CAN, RS-485 интерфейсы.
- Есть мобильное приложение (iOS/Android) для отображения состояния батареи, настройки параметров.
Зачем: даёт пользователю удобный доступ к данным, настройкам, и позволяет интегрировать BMS в систему управления (инверторы, домашние хранилища и т.д.).
- Широкий диапазон конфигураций
- Поддержка различных серий элементов: например, 7-24S для Li-Ion или 8-24S для LiFePO₄.
- Разные токи: от десятков ампер до сотен ампер. Пример: модель “4-8S … 200A” для 12-24 В.
Зачем: позволяет использовать BMS в разных приложениях — от электромопедов, гольф-карт, до стационарных аккумуляторов.
Где и как используется
Вот примеры применения:
- Домашние системы накопления энергии (solar + аккумулятор)
- Электротранспорт: электромотоциклы, гольф-кары, лодки.
- Резервное питание, солнечные станции с аккумулятором.
Преимущества
- Возможность активной балансировки — выше качество батарейной сборки.
- Поддержка Bluetooth и мобильного приложения — удобно мониторить.
- Большой выбор конфигураций по количеству ячеек и току.
- Хорошая документация и сравнительно популярный бренд (для китайских BMS).
Возможные недостатки
- Хотя имеются хорошие отзывы, есть и жалобы пользователей. Например: “I am currently using the … Jikong 4S-8S 200A … The current reported by Jikong’s app is significantly higher than actual.”
То есть — нужно внимательно настраивать, проверять соединения. - Интеграция и настройки могут требовать внимательного подхода (напр., правильно подключены балансировочные /Sense-провода, настройка параметров защиты).
- Как и любой BMS — он не заменит плохие ячейки или неправильное соединение. Нужна хорошая сборка.
- Для некоторых интерфейсов потребуется доп. оборудование/модули (например, для RS-485) — в документации об этом сказано.

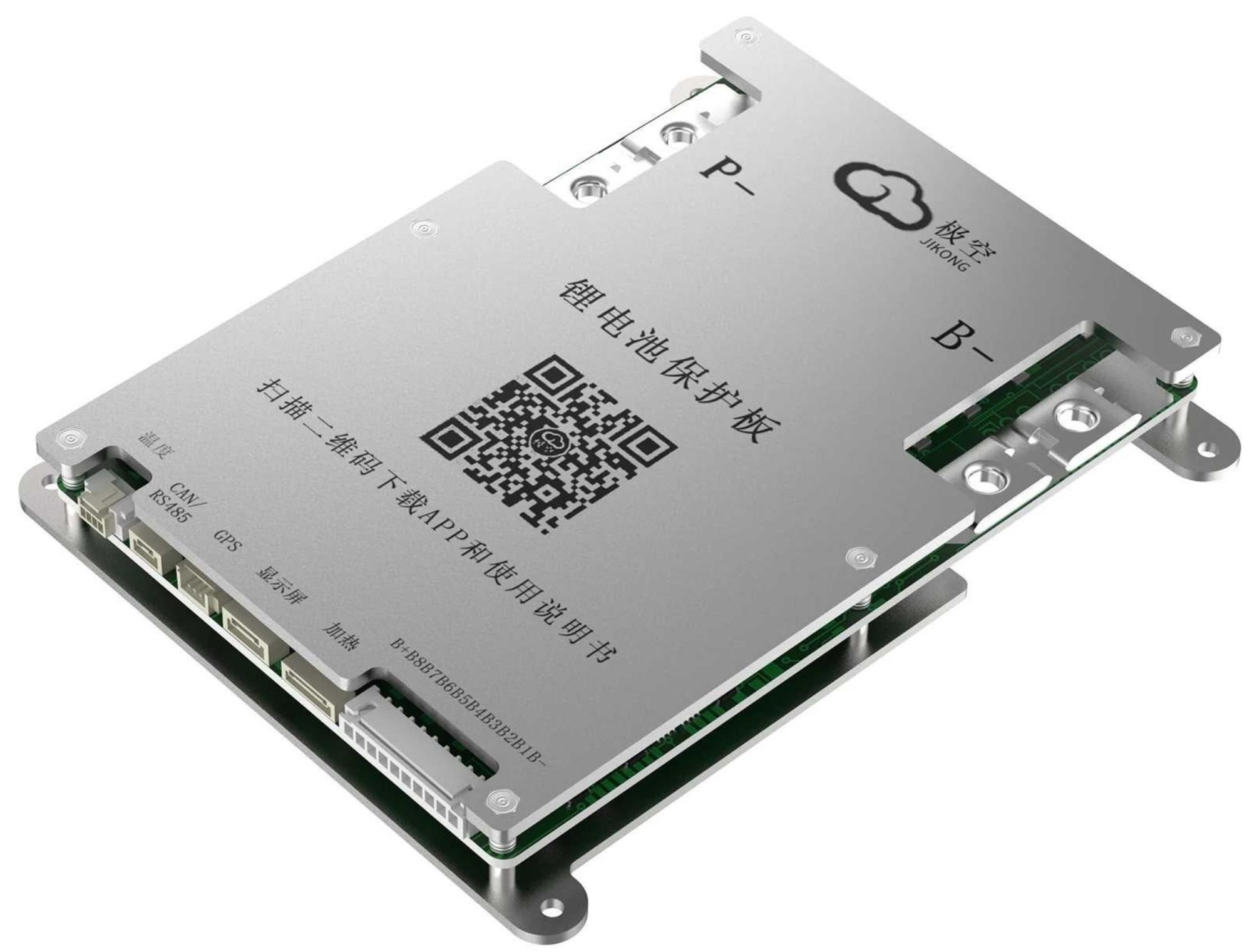

Я купил себе SMART BMS 4S 8S 200A JK- B2A8S20P с активной балансировкой. Почему 8S, если у меня батарея из 4 ячеек на 12 Вольт? С перспективой роста до 24 вольтовой системы. Вот как выглядит b2a8s20p:
Настройка bms jikong
Если ты собираешься настраивать JIKONG Smart BMS (или аналогичную модель от JIKONG — серии 4S-24S с активной балансировкой), ниже привожу подробный пошаговый гид: от подготовки и подключения до параметров в приложении и нюансов. Конечно, конкретная настройка может немного отличаться в зависимости от точной модели, поэтому полезно иметь под рукой инструкцию, которую можно скачать с сайта производителя.
Подготовка перед подключением
- Убедись, что выбранная модель BMS соответствует:
- числу последовательно соединённых ячеек (например, 8S, 16S, 24S)
- химии аккумуляторов (Li-Ion, LiFePO₄, LTO)
- максимально допустимому току заряд/разряд.
- Проверь батарейный модуль: все ячейки должны быть в хорошем состоянии, примерно одинаковой ёмкостью и напряжением, балансировка на старте желательна.
- Прочитай инструкцию по монтажу проводки — ошибки в подключении баланс-проводов или общего отрицательного могут привести к аварии.
- Обеспечь правильную изоляцию и крепление BMS — плату лучше фиксировать, чтобы минимизировать вибрацию и контактные ошибки.
Подключение
- Подключи балансировочные провода (sense wires) от каждой ячейки к соответствующим контактам BMS: начиная с B0 (отрицательный общий) → B1 → B2 … до последней ячейки.
- Убедись, что провод «B+» последней ячейки подключен к положительному полюсу всей батареи.
- Подключи основной отрицательный провод («B-») BMS к отрицательному полюсу аккумуляторной сборки.
- Подключи «P-» (или «C-») – общий отрицательный канал для нагрузки/заряда – к соответствующему выводу BMS.
- Обрати внимание: некоторые модели активируются только при подключении зарядного устройства, т.е. BMS “просыпается” при подаче заряда.
- Если есть нагревательный элемент (heating pad) или температурный датчик (NTC), подключи его к соответствующим портам на плате и настрой через приложение.
- Перед подачей питания ещё раз проверь: все провода подключены, нет коротких замыканий, нет перетяжек, все крепления надёжны.
Первичное включение и подключение к приложению
- После аппаратного подключения подключи зарядное устройство или другой источник питания — если модель просит. BMS “включится” при поступлении тока/напряжения.
- Установи мобильное приложение:
- iOS: «JIKONG BMS»
- Android: «JK BMS» или аналог.
- Включи Bluetooth (и/или GPS, если требуется) на смартфоне. Открой приложение и выбери устройство. Обычно пароль по умолчанию — 1234.
- После подключения перейди в раздел настроек параметров. Обычно доступ к настройкам защищён паролем (по умолчанию 123456).
Настройка параметров в приложении
Когда BMS подключена и видна в приложении, нужно настроить ключевые параметры, чтобы BMS корректно работала с твоей батареей.
Основные параметры:
- Количество последовательно соединённых ячеек (Strings / S): выбери 8S,16S,24S и т.д. в зависимости от сборки.
- Тип батареи: LiFePO₄, Li-Ion или LTO. Установка неверного типа может привести к неправильной работе защит.
- Напряжение/ток зарядки и разрядки:
- Установи максимально допустимое зарядное напряжение, минимальное допустимое напряжение (cut-off)- для батарейного пакета (не только ячейки).
- Установи максимально допустимый ток зарядки/разрядки (если данная модель позволяет).
- Активная балансировка:
- Включи функцию балансировки (если она выключена).
- Установи порог срабатывания балансировки: часто задаётся как разница между ячейками до запуска балансировки.
- Установи ток балансировки (например 0.4A, 1A, 2A) — зависит от модели и ёмкости батареи.
- Температурная защита:
- Установи диапазоны допустимых температур для заряда и разряда.
- Если используется нагревательный элемент (heating pad), активируй функцию нагрева, укажи порог температуры, при котором нагрев включается.
- Защиты:
- Перезаряд (over-charge): укажи максимальное напряжение пакета или ячейки.
- Переразряд (under-voltage): минимальное безопасное напряжение.
- Переток/короткое замыкание (over-current/short-circuit): установи лимиты.
- Температура: горячее или холодное состояние, при котором отключается заряд или разряд.
- Коммуникации (если применимо):
- Настрой CAN-, RS-485 интерфейсы, если интегрируешь с инвертором или мониторингом. В параллельных установках подставь адрес каждого BMS (slave/master).
Проверка после настройки:
- Убедись, что на экране приложения нет ошибок (faults). Если есть, изучи код ошибки и причина.
- Проследи за показателями ячеек: наиболее высокая ячейка отображается цветом «синий», самая низкая — «красный».
- Убедись, что балансировка запускается при разнице напряжения между ячейками выше установленного порога.
Проверка работоспособности и запуск нагрузки
- После настройки подключи нагрузку или инвертор, следи за токами и напряжениями.
- Проверь, отключится ли BMS при превышении лимита тока или напряжения (для теста можно использовать нагрузку чуть выше заявленной, но осторожно).
- Позволь системе поработать на некоторой нагрузке (или зарядке) и наблюдай за балансировкой: уравнивание ячеек должно происходить, особенно если были разбалансированы.
- В первые циклы полезно отслеживать:
- Дельту между самыми высокими и низкими ячейками.
- Температуру элементов и платы BMS.
- Нет ли чрезмерных падений напряжения или быстрого отключения без очевидной причины.
Важные советы и нюансы
- Балансировка активная — это хорошо, но не значит, что можно пренебрегать стартовым балансом ячеек. Лучше, если перед подключением все ячейки приблизительно одинаковы.
- Следи за качеством подключения: контактные соединения, сечение проводов, отсутствие лишнего сопротивления — всё это влияет на работу BMS. “Check any junctions around the shunt in the BMS. If there’s any extra resistance in the shunt path, it’ll read high like this.”
- Если используешь несколько BMS параллельно, обязательно убедись, что каждая имеет уникальный адрес, и кабели RS-485/CAN подключены правильно. Неправильная адресация может вызывать сбои.
- В случае интеграции с инвертором/зарядным устройством через CAN: убедись, что протокол выбран правильно (Pylontech-совместимый, SMA, или другой), и что напряжение/ток выставлены в инверторе с учётом ограничений BMS.
- В холодном климате активируй функцию нагрева (если есть) и позаботься о доп. температурном датчике/выключателе.
- Сохрани копию настроек (если приложение позволяет) или записывай параметры — это пригодится, если нужно будет сбросить или восстановить систему.
Какие самые главные параметры в приложении jikong bms нужно изменить
Приложение Jikong BMS (для Android / iOS) позволяет полностью настроить систему:
- напряжения отсечки (защиты по перезаряду и переразряду),
- пороги балансировки,
- токи зарядки / разрядки,
- температурные ограничения,
- включение активного балансира и нагревателя.
⚙️ Самые важные параметры, которые нужно изменить
Ниже приведены значения для LiFePO₄ (LFP) — самой популярной химии.
Если у тебя Li-ion (NMC/NCA) — я покажу отличия ниже.
1️⃣ Battery Type (Тип батареи)
- Что это: выбор типа химии ячеек.
- Зачем: от этого зависят все предельные напряжения (по умолчанию могут быть неправильные).
- Что ставить:
- ✅ LiFePO₄ (LFP) — если у тебя литий-железо-фосфатные ячейки (3.2 В номинал).
- ❗ Li-ion (NMC/NCA) — если у тебя 3.6–3.7 В номинал (например, 18650).
2️⃣ Cell Count (Количество ячеек / Series Number)
- Что это: сколько ячеек последовательно.
- Зачем: без этого BMS не знает, как вычислять общее напряжение.
- Что ставить: столько, сколько у тебя реально — например:
- 4S → 12.8 В (LFP)
- 8S → 25.6 В
- 16S → 51.2 В
- 24S → 76.8 В
3️⃣ Overcharge Protection (Перезаряд)
- Что это: напряжение, при котором BMS отключает заряд.
- Что ставить (для LiFePO₄):
- Overcharge Voltage (ячейка): 3.65 В
- Release Voltage: 3.45 В
- Delay: 2–3 с
- Для Li-ion:
- Overcharge: 4.20 В
- Release: 4.10 В
4️⃣ Overdischarge Protection (Переразряд)
- Что это: напряжение, при котором BMS отключает разряд, чтобы не убить ячейку.
- Что ставить (для LiFePO₄):
- Cut-off Voltage: 2.50 В
- Release Voltage: 2.90 В
- Delay: 2–5 с
- Для Li-ion:
- Cut-off: 2.80 В
- Release: 3.10 В
5️⃣ Charge / Discharge Overcurrent (токи защиты)
- Что это: ограничение по силе тока, при котором BMS отключается.
- Что ставить: зависит от модели BMS и ёмкости батареи.
Примеры:- Для 100 А BMS:
- Discharge Overcurrent: 120–150 A
- Charge Overcurrent: 80–100 A
- Для 200 А BMS:
- Discharge: 220–250 A
- Charge: 120–150 A
- Для 100 А BMS:
- Delay: 500–1000 мс.
6️⃣ Balance Settings (балансировка)
- Что это: выравнивание напряжений ячеек.
- Что ставить (для активной балансировки Jikong):
- Balance Enable: ON
- Balance Mode: Active (если есть выбор)
- Balance Start Voltage: 3.40 В
- Balance Voltage Difference: 0.010–0.015 В (10–15 мВ)
- Max Balance Current: 2 A (или сколько поддерживает твоя модель)
- Зачем: чтобы все ячейки были одинаково заряжены и не было разброса.
7️⃣ Temperature Protections
- Что это: отключение при перегреве или переохлаждении.
- Что ставить (для LiFePO₄):
- Charge Over-Temp: 55 °C
- Discharge Over-Temp: 60 °C
- Charge Low-Temp Cut-off: 0 °C
- Discharge Low-Temp: –20 °C
- Release (возврат): на 5–10 °C ниже/выше порога.
- Если батарея с нагревателем (heater):
- Heater Start: < 5 °C
- Heater Stop: > 10 °C
8️⃣ Sleep / Wake-up Settings
- Что это: как BMS “засыпает” при простое и “просыпается”.
- Что ставить:
- Auto Sleep: OFF (если планируешь постоянное питание инвертора)
- Wake-up Trigger: By Charge or Bluetooth
9️⃣ Communication Protocol (если используется)
- Что это: настройка обмена данными с инвертором / внешним контроллером.
- Что ставить:
- CAN / RS-485 / UART: включить нужный.
- Protocol: Pylontech, JK, SMA, Seplos — в зависимости от инвертора.
- Baud Rate: 9600 или 115200 (смотри инструкцию).
💡 Пример оптимальных настроек для 16S LiFePO₄ (51.2 В)
| Параметр | Значение |
|---|---|
| Battery Type | LiFePO₄ |
| Series Count | 16S |
| Overcharge Voltage | 3.65 V |
| Overcharge Release | 3.45 V |
| Overdischarge Cut-off | 2.50 V |
| Overdischarge Release | 2.90 V |
| Balance Start | 3.40 V |
| Balance ΔV | 0.015 V |
| Charge Overcurrent | 100 A |
| Discharge Overcurrent | 200 A |
| Temp Charge High | 55 °C |
| Temp Charge Low | 0 °C |
| Temp Discharge High | 60 °C |
| Heater Start | 5 °C |
| Heater Stop | 10 °C |
| Auto Sleep | OFF |
🚨 Самые частые ошибки
- ❌ Не указан правильный тип батареи → BMS режет напряжение слишком рано.
- ❌ Оставлены заводские значения (обычно под Li-ion 4.2 В) — для LiFePO₄ это опасно.
- ❌ Слишком большой порог балансировки (> 0.05 В) → ячейки так и не выравниваются.
- ❌ Не включена активная балансировка (нужно вручную включить).
- ❌ Не задана температура отключения нагревателя → в мороз BMS не зарядит батарею.
